类别
品牌
风格
材质
系列
最近浏览的商品
热门商品
作为真皮替代材料已站稳脚跟的人造皮革，到了2026年将迎来进一步进化的一年。
在以往“轻便、易于打理”的优势之外，注重环保与质感表现的多样化成为趋势核心。
尤其是采用植物来源的氨纶和高耐久性的聚碳酸酯系树脂的新材料备受关注。
代表这一新时代人造皮革的，是高岛商事的人气系列。本次将从中介绍质感、功能、用途均衡出色的7个货号。

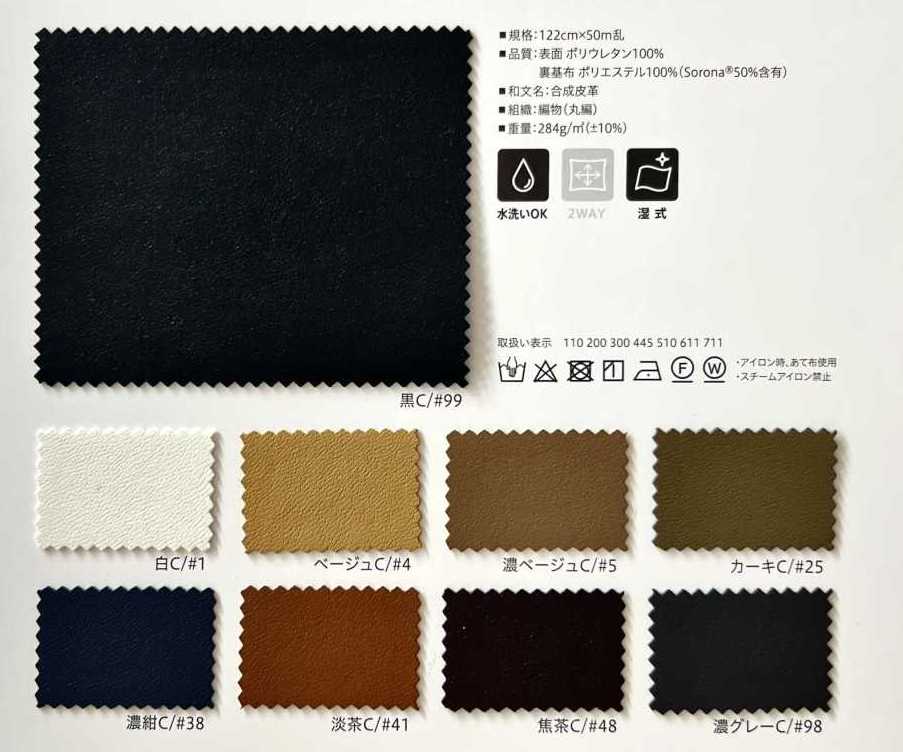

使用Sorona®纤维作为基布的环保材料。
具有柔韧的质感以及柔软延展的双向弹力。
通过湿法工艺实现了透气性与耐水解性的兼顾，是能长久保持美观状态的下一代材料。
还可一并购买可附于使用Sorona®产品上的吊牌标签。
Sorona®是什么？
这是DuPont™开发的一种采用部分植物来源（玉米）原料制成的环保高功能材料。与尼龙6相比，生产时的CO2排放量约减少63%，生产所需能源消耗量约减少30%。
什么是生态纺织品标准®？
这是在世界最高标准下，严格检查纺织产品是否在安全性以及对环境和劳动者的关怀方面建立了生产体系的人与地球友好型纺织品认证。

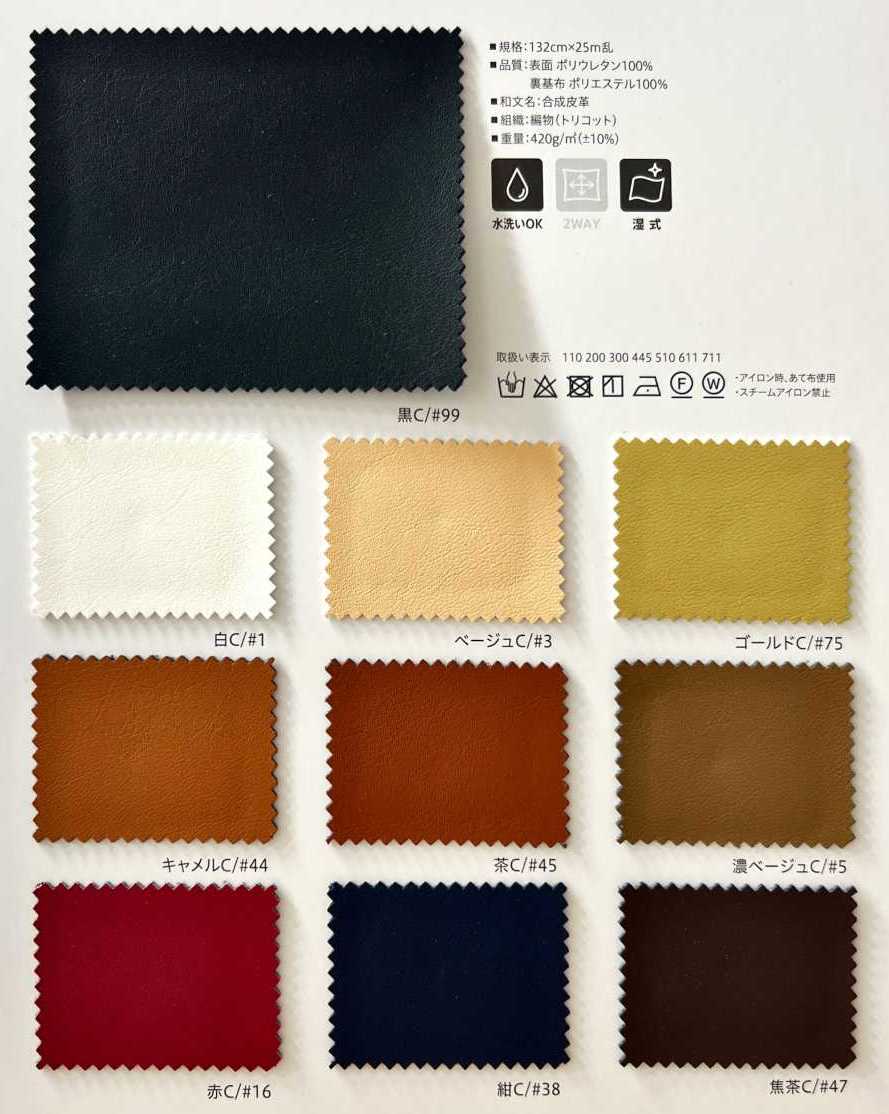

0.9mm厚的扎实手感与高雅光泽，呈现出高级感十足的迷人效果。
在420g/㎡的厚重感之中仍能感受到柔韧性。
具有很高的耐久性，可抵抗随时间推移产生的劣化，是适用于外套、箱包、杂货以及内饰的人气货号。
#2160和#3501都拥有丰富的棕色系颜色选择，其中#3501色彩饱和度更高、发色更鲜明。
都是非常易于使用的产品线。

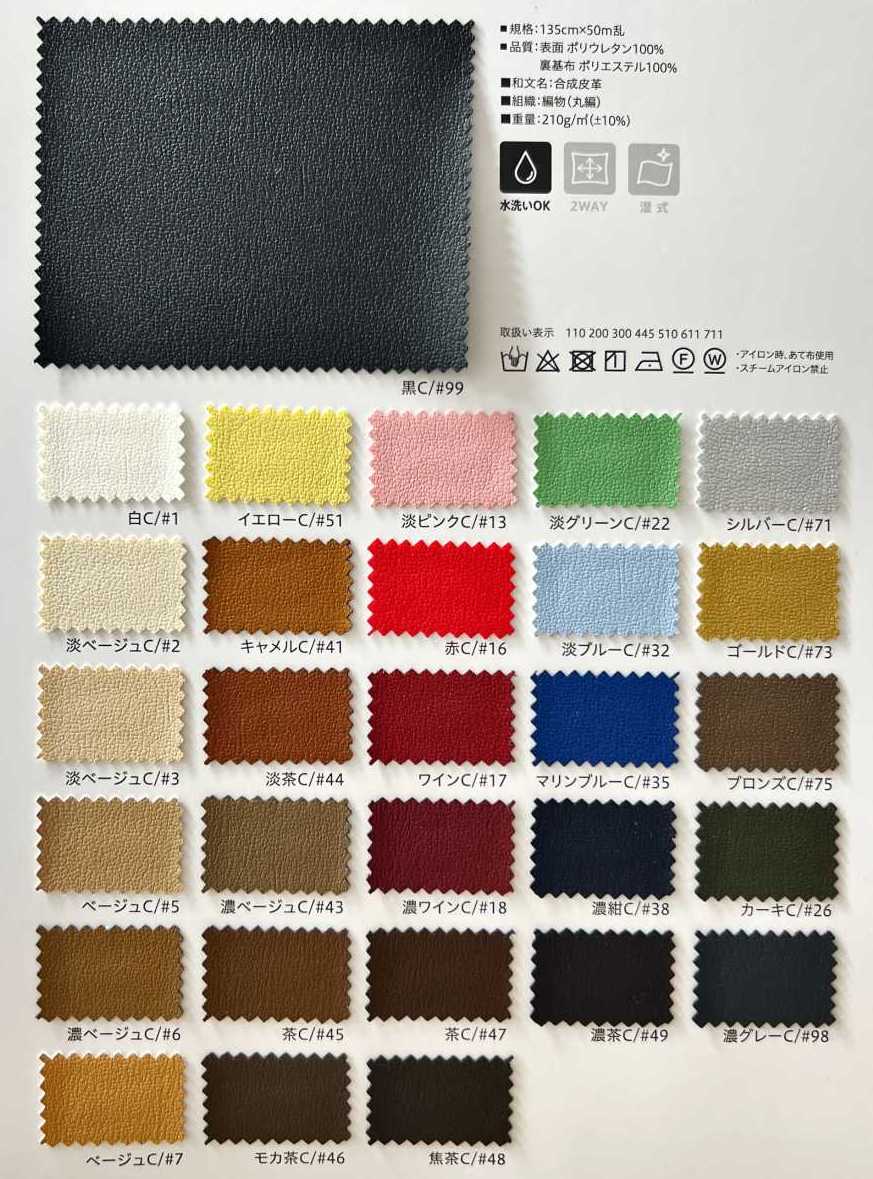

采用轻盈柔软、不易散边的针织基布。
具有充足的横向弹力以及轻微的经向弹力，便于裁剪、易于处理，因此可广泛用于服装、服装辅料、户外用品、杂货、内饰，甚至展具材料。
几乎无光泽的沉稳光感与细密纹理，不会过于张扬；颜色选择丰富、通用性高，且以稳定品质而享有实绩的人气长销商品。也推荐给初次使用人造皮革的人，是一款全能型产品。

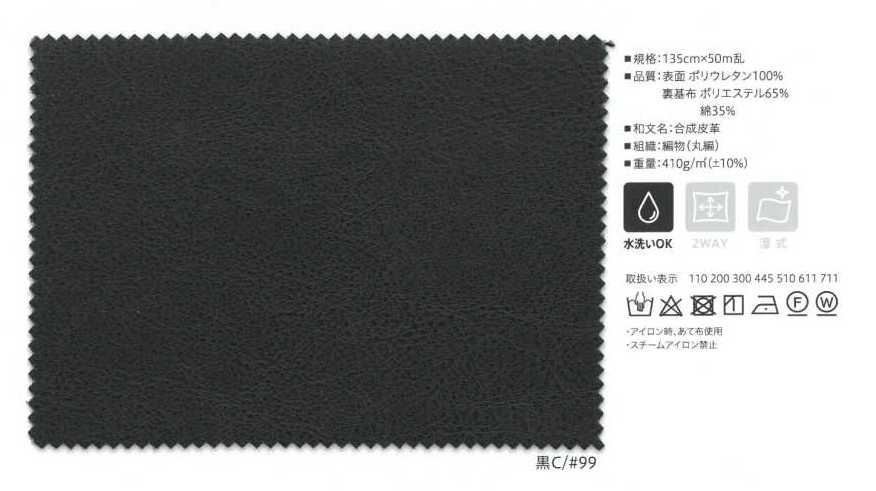

具有牛皮般自然的荔枝纹感，以及1mm的厚实感，重现了真皮般的存在感。
这是一种适合夹克、短外衣等立体单品的存在感强烈材料。 由于提升了对时间推移劣化的耐久性，不仅用于服装、杂货、箱包，也用于鞋类和工业材料。
其耐水解性能高，在丛林试验(※)中，经过6周时未确认到表面膜剥离，这意味着可承受约6年的实际使用。
什么是丛林试验？
在人工制造的高温高湿环境下，将通常需要1年发生的劣化在约1周内再现，并每周测定剥离强度，以此审查材料对时间推移劣化的耐久性的一项试验。

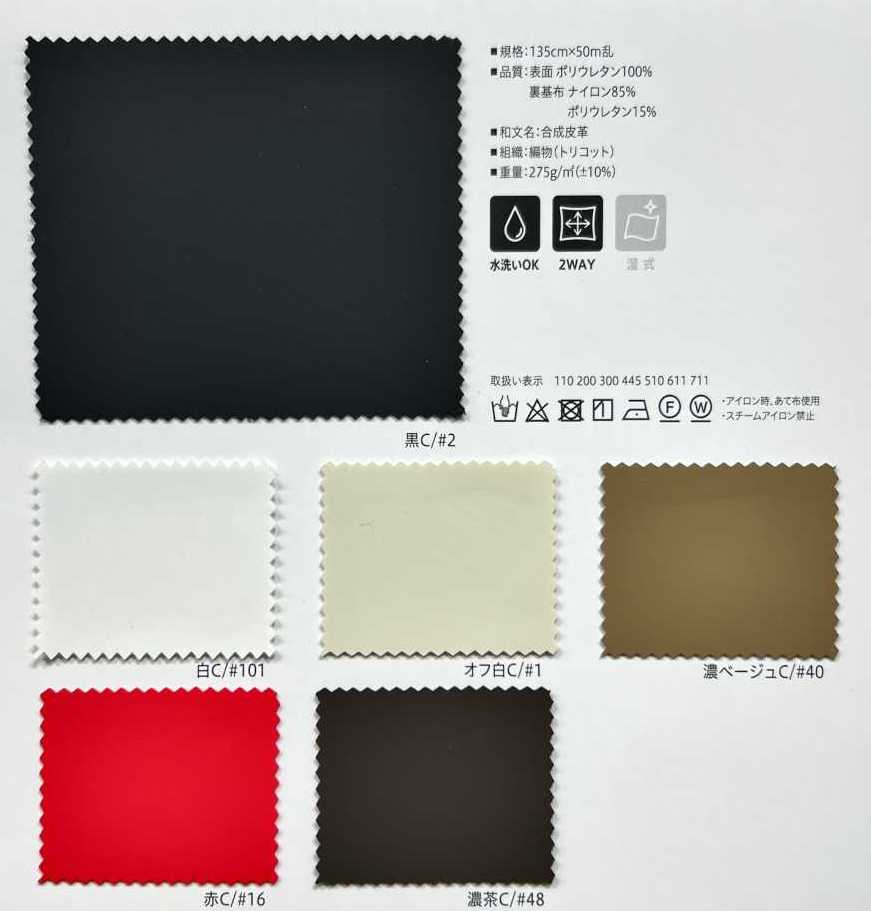

最大特点是可在纵横两个方向伸缩的双向功能产品。
由于基布中含有聚氨酯，因此织纹紧密，回弹力较强。
表面没有荔枝纹压纹，平整光滑。
色号#101为纯白色。
#1的本白已停产，但很遗憾，未找到类似的本白平面+哑光替代品。

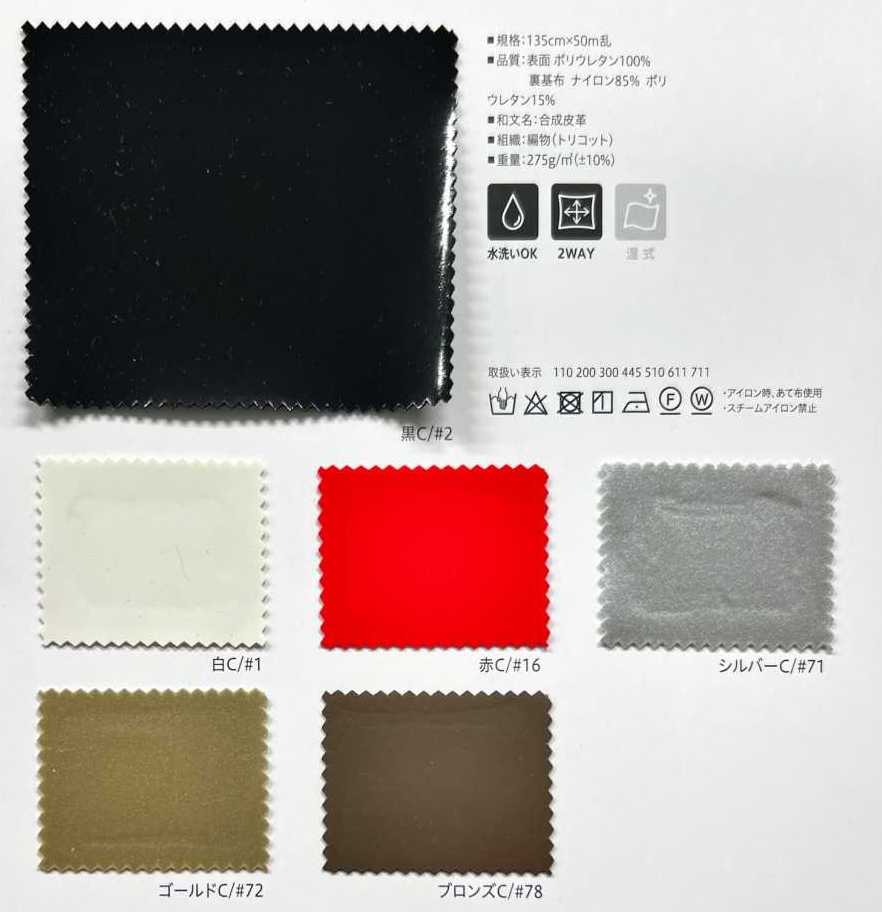

这是表面光亮顺滑、带有漆皮感的人造皮革。
是#4345弹力的亮面版本，配比、克重和回弹力均为同等规格。
由于表面有光泽，容易留下指纹是其缺点，但非常适合舞台服装等华丽表现。
色号#1为本白，属于略带黄调的白色。
#71银色、#72金色是带有些许颗粒感的珠光色。 #78青铜色通过光线反射呈现出从灰色系到棕色系的视觉效果，营造出沉稳的金属色感。

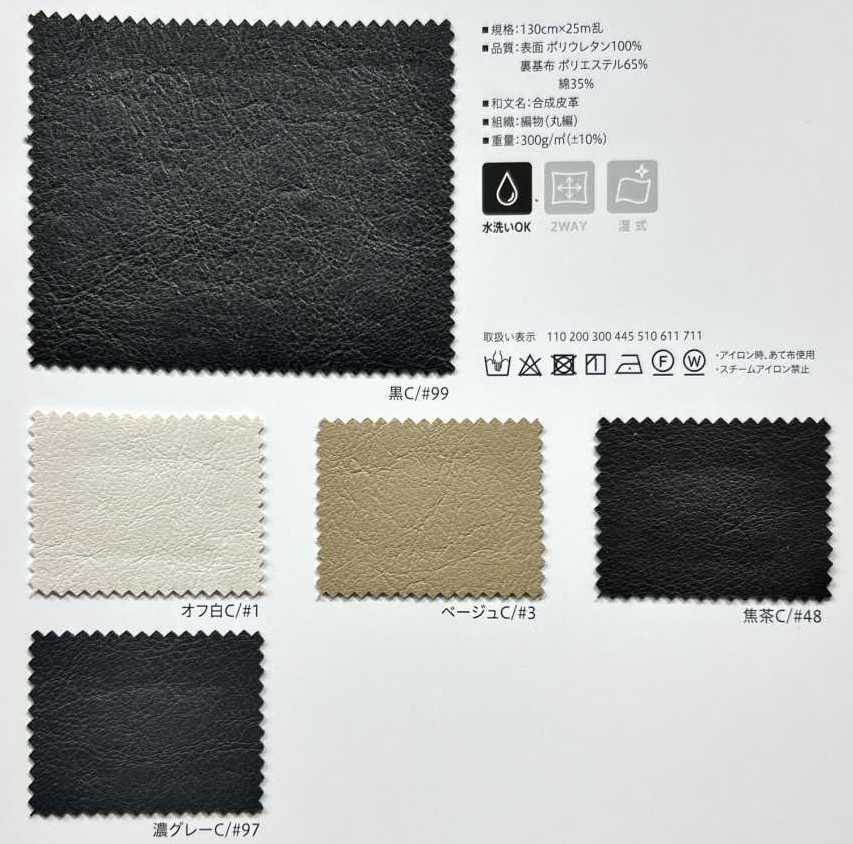

背面基布采用聚酯纤维+棉的混纺，并施以生物加工，表现出独特皱感与风合的干式合成皮革，呈现小牛皮风格。
通过含有作用于棉的酶的洗涤液清洗，减少棉部分，营造出恰到好处、略显松弛的柔软效果。
由于具有横向弹力，除了外套和夹克之外，也可用于下装和服装杂货。
色号#1的本白接近米色系象牙白，属于明度较低的色调。
人造皮革外观和手感接近真皮，且比真皮更易打理，因此广泛用于各类服装和小物。
此外，它几乎不会像真皮那样因冷热变化而产生硬度变化，这也是其易于使用的原因之一。（严格来说，PVC（氯乙烯）皮革会因冷热差异而产生硬度变化。）
本次精选的7个货号都属于使用聚氨酯、较不易因时间推移而劣化的高耐久人造皮革，但无论如何，人造皮革在化学性质上会受空气湿气、阳光和温度影响而劣化。因此，从裁剪、缝制到保管方式，都需要进行正确的处理。
下面将详细说明人造皮革的处理方法以及延长使用寿命的要点。
人造皮革是随着时间推移，容易因水解而发生剥离和发黏的材料。 这是人造皮革不可避免的特性，无法完全阻止。 但使用聚碳酸酯系聚氨酯的产品耐久性较高，只要正确处理，便可长期防止表面剥离和发黏。 此外，深浅色叠放或局部使用时需要注意，始终存在污染或串色的风险。 如有污渍，请用中性洗剂擦拭，之后用拧干的布擦水，再进行干擦。
人造皮革的原卷，基本上应以卷芯方式保管，不要折叠。
避免高温、高湿和直射阳光， 不要采用井字堆放、叠放或竖放保管。这些都会导致材料变形或劣化。
需要延卷和静置放松。裁剪前请将面料延卷，并放置24小时以上。
在同一方向进行延卷和排版，可以防止裁剪后的扭曲和收缩。
保管、裁剪、缝制时的处理会直接影响产品品质，因此务必谨慎进行。
有损伤的部分必须去除。修补极其困难。
由于摩擦热可能使树脂熔化并粘连，裁剪机刀片请以低转速使用。
请避免使用油性记号笔或圆珠笔做标记。它们可能造成树脂剥离、墨迹摩擦污染。
请按同色号、同批次分别保管，不要折叠。
人造皮革可用一般工业缝纫机缝制，但有几点需要注意。
请在同一卷内进行缝制。虽然不只限于人造皮革，但不同批次可能会产生颜色和风合差异。
缝合面料经纬向时，伸缩性不同，请注意。
压脚、针板、送布牙请使用滑环压脚、特氟龙加工件或树脂涂层件。金属类可能造成伤痕。
压脚压力请稍微调弱，回针尽量减少。 口袋角等受力部位请使用补强布。可防止表面磨损、剥离、撕裂和破裂。
针距以3cm内11～13针为参考，但会因材料厚度略有不同。
一旦穿针就会留下孔洞，因此请注意返工。
请使用细号针，并准备新针以避免磨损和损伤。
若为针织基布，还需注意底纱断裂。 可推荐使用单纱、KN、SF针，或经过表面处理加工的SU、ASU、PSU针。
关于熨烫与压烫 请勿使用蒸汽，熨烫时从背面垫布，温度控制在110℃以下。 铺上有凹凸的不织布可防止压纹表面塌陷。
粘合衬请使用低温型，并事先确认压烫条件。
由于怕光、怕湿、怕热，请使用除湿剂保持干燥状态。
请勿折叠，使用衣架悬挂保管，并在皮膜面上覆盖包装纸。
请注意不要让产品之间的皮膜面相互接触，以防串色。
人造皮革的包装请使用聚丙烯或聚乙烯材质。 绝对不要使用氯乙烯材质。
与真皮相比，人造皮革更易于处理，但也具有水解这一不可避免的特性。
通过适当的保管、裁剪、缝制和精加工，可大幅延长产品寿命。
特别是高品质的聚碳酸酯系人造皮革具有优异的耐久性，只要正确处理，便可大幅延长其使用寿命。
※此处记载事项为一般处理事项，会因面料货号、单品、设计、缝制设备及技术而有所变化。
敬请在事先确认、检讨这些要素后，再推进量产。
既具有真皮般的外观，又轻盈柔软的进化型人造皮革， 将引领未来的时尚与内饰进入更加自由、更具创意的世界。
PLANETA®是总部位于大阪、专门经营人造皮革和环保皮草的高岛商事㈱的独家品牌，为注册商标。
高岛商事㈱凭借30年以上专注于人造皮革等产品的经验，策划并销售高品质产品。
